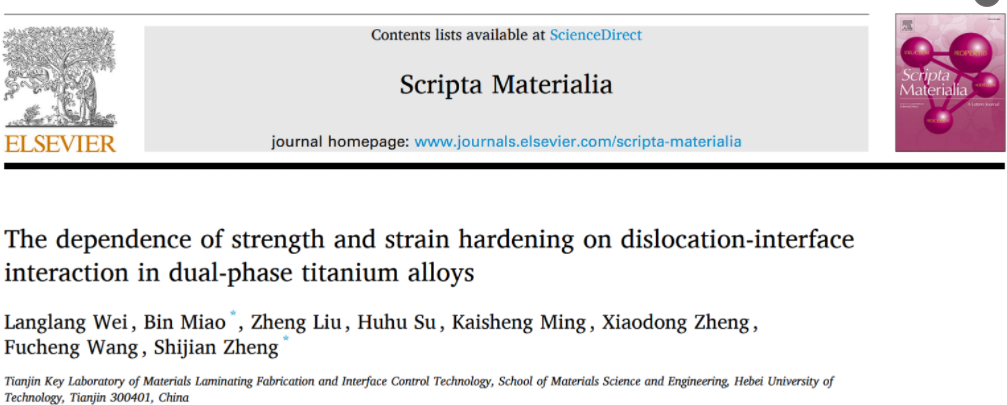

对于以Ti-6Al-4V为代表的双相合金而言，界面上的滑移传输的其机械性能至关重要。然而，由于缺乏直接的实验证据，位错-界面之间的相互作用与强度和应变硬化各向异性之间的相关性尚不清楚。通过原位扫描电镜微柱压缩实验，α相中柱面位错优先被激活，并以不同角度与单个α/β界面相互作用。基于透射电子显微镜表征，本研究表明，当β相协调滑移系更难被激活且两相滑移系偏转角越大时，α/β界面表现出更明显的强化效应。不同的是，其较高的应变硬化速率是由滑移传递后界面残余位错的伯格矢量大小所决定。这些结果为理解界面对双相合金机械性能的贡献提供了独特的基础。
