Zheng Liu, Kaixin Sun, Huhu Su, Bin Miao, Fucheng Wang, Kai Yao, Yingjie Ma, Hao Wang, Zhenbo Zhang, Shenbao Jin, Rui Yang, En Ma, Shijian Zheng,

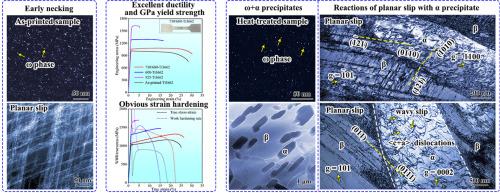

平面滑移使塑料应变定位，通常导致高强度钛合金的延展性低（3C，2%伸长）。本文报告了一种析出物-适配策略，旨在使平面滑移应变离域化，实现前所未有的拉伸延展性，且在吉帕斯卡（GPa）级别强度下未提前软化。在通过增材制造（AM）制造的β-Ti 合金（Ti-3Al-6V-6Fe-2Zr，重量百分比）中，高铁含量促进高密度ω析出，从而引发平面滑移。后续热处理引入α析出物，透动滑移产生<a> 和缓慢位错，后者增强应变硬化和流阻。优化后的合金表现出显著的抗拉性能：屈服强度约为 1055 兆帕，均匀伸长率约 17%，总伸长率约 30%，使同等强度的 AM Ti 合金延展性翻倍。进一步精炼α析出物可实现超高屈服强度约 1600 兆帕（AM 钛合金中最高），同时保持约 5%的伸长率。我们的微结构设计适用于其他以平面滑移为主导的合金，实现了前所未有的强度-延展性。
https://doi.org/10.1016/j.actamat.2025.121744.
