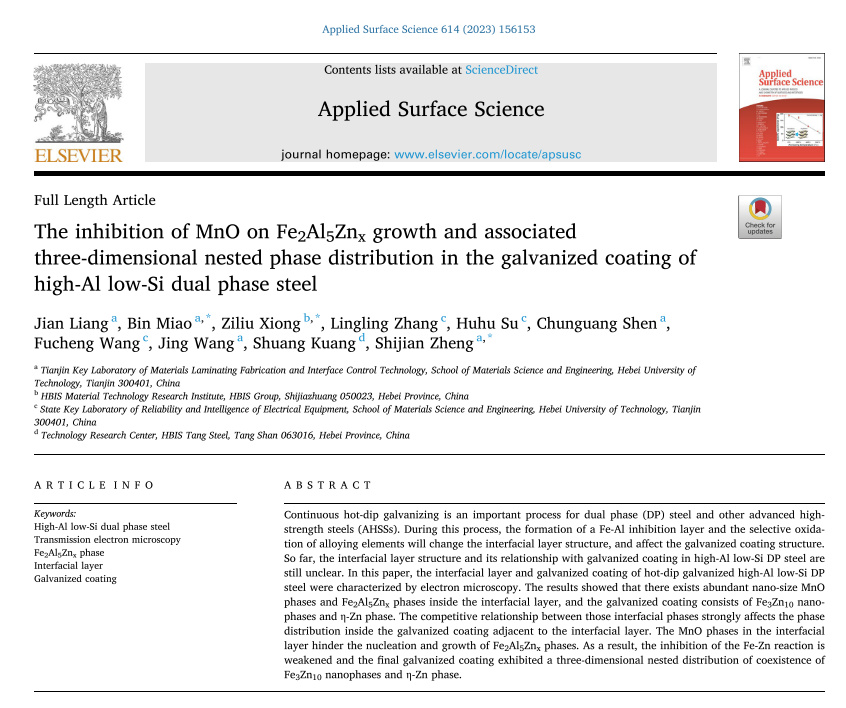

连续热浸镀锌是双相(DP)钢和其他先进高强度钢(AHSS)的重要工艺。在此过程中,Fe-Al抑制层的形成和合金元素的选择性氧化会改变界面层
结构,影响镀锌层结构。迄今为止,高铝低硅DP钢中的界面层结构及其与镀锌层的关系仍不清楚。本文采用电镜对热镀锌高铝低硅DP钢的界面层和
镀锌层进行了表征。结果表明,界面层内存在丰富的纳米MnO相和Fe2Al5Znx相,镀锌层由Fe3Zn10纳米相和η-Zn相组成。这些界面相之间的竞争关
系强烈影响与界面层相邻的镀锌涂层内的相分布。界面层中的MnO相阻碍了Fe2Al5Znx相的形核和生长。结果,Fe-Zn反应的抑制作用减弱,最终镀
锌层呈现出Fe3Zn10纳米相和η-Zn相共存的三维嵌套分布。
