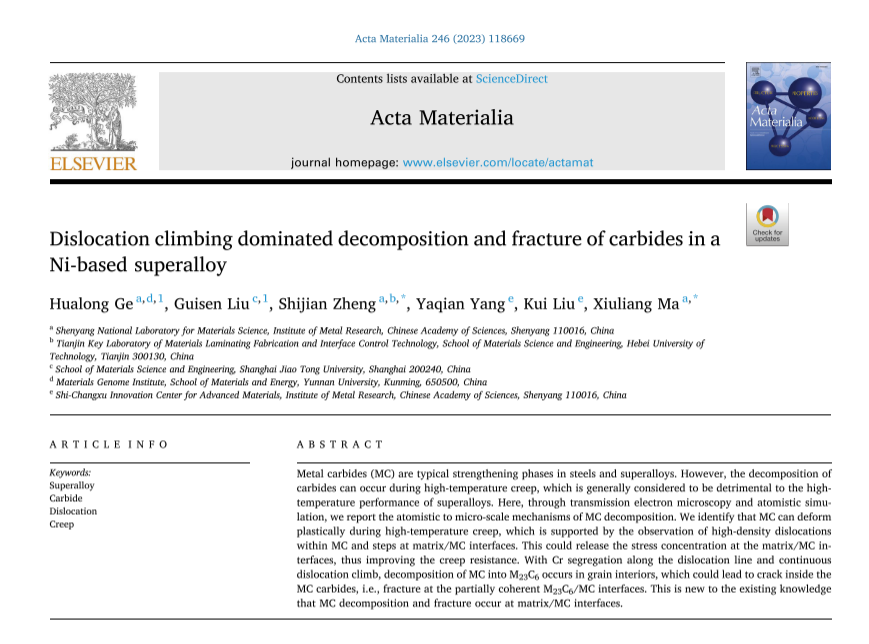

金属碳化物（MC）是钢和高温合金中典型的强化相。然而，高温蠕变过程中会发生碳化物的分解，这通常被认为不利于高温合金的高温性能。
在这里，通过透射电子显微镜和原子模拟，我们报告了MC分解的原子到微观机制。我们发现，MC 在高温蠕变期间可以发生塑性变形，这得
到了对 MC 内高密度位错和基体/MC 界面处台阶的观察的支持。这可以释放基体/MC界面上的应力集中，从而提高抗蠕变能力。随着Cr沿着
位错线偏析和连续位错攀爬，MC在晶粒内部分解成M23C6，这可能导致MC碳化物内部产生裂纹，即在部分共格的M23C6/MC界面处断裂。
这对于 MC 分解和断裂发生在基体/MC 界面处的现有知识来说是新的。
